电阻是什么?

电阻器(Resistor)在日常生活中一般直接称为电阻。是一个限流元件,将电阻接在电路中后,电阻器的阻值是固定的一般是两个引脚,它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的,即通过电阻器的瞬时电流与外加瞬时电压成正比。用于分压的可变电阻器。在裸露的电阻体上,紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。

电阻器的型号命名方法

国产电阻器的型号由四部分组成(不适用敏感电阻)
第一部分:主称 ,用字母表示,表示产品的名字。如R 表示电阻,W 表示电位器。
第二部分:材料 ,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6- 精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等 。例如:R T 1 1 型普通碳膜电阻a1

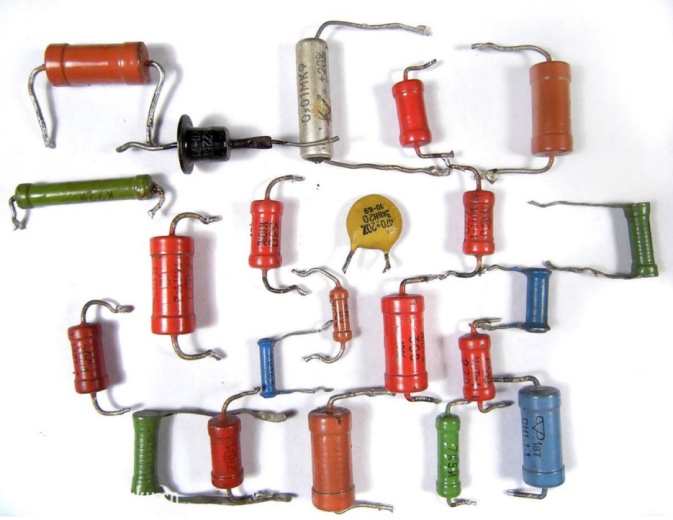

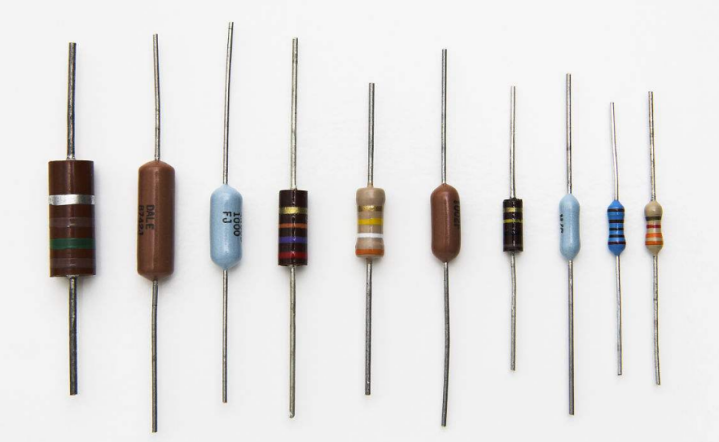

电阻器的分类

线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

  • 1 通用线绕电阻器

    绕线电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成的,分固定式和可调式两种。绕线电阻器主要用来在低频交流电路中发挥降压、分流、负载、反馈、转能、匹配等作用。

  • 2 精密线绕电阻器

    线绕精密电阻的阻值精度和温度系数指标很高,但分布参数指标偏。低线绕精密电阻的匝数较多时,往往采用无感绕制法绕制,正向绕制的匝数和反向绕制的匝数相同,以尽量减小分布电感。

  • 3 大功率线绕电阻器

    大功率电阻价格比普通1/4W电阻贵得多,一般用于电源、功率放大器的平衡输出用电阻,也经常作为电路负载测试中的负载.

  • 4 高频线绕电阻器

    在高频下使用的线绕电阻器称高频线绕电阻器。为了减小分布电容和分布电感的影响,绕制电阻时经常采用间绕、分段绕、双线绕等无感绕法,并采用介电常数不高的陶瓷材料作骨架。

线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

  • 1 碳膜电阻

    碳膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。

  • 2 合成碳膜电阻器

    合成碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝缘基体上,经加热聚合而成。它的电性能和稳定性较差,一般不适于作通用电阻器。但由于它容易制成高阻值的膜,所以主要用作高阻高压电阻器。其用途同高压电阻器。

  • 3 金属膜电阻

    金属膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜。金属膜电阻是迄今为止应用较为广泛的电阻,其精度高,性能稳定,结构简单轻巧。

  • 4 金属氧化膜电阻

    金属膜电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。

实心电阻器:无机合成实心电阻器、有机合成实心电阻器。

  • 1
    无机合成实心电阻器

    无机实心电阻器是由导电物质(如碳黑、石墨等)、填充料与无机粘合剂(如玻璃釉等)混合压制成型后再经高温烧结而成的,其温度系数较大,但阻值范围较小。

  • 2
    有机合成实心电阻器

    有机实心电阻器是由颗粒状导体(如炭黑、石墨)、填充料(如云母粉、石英粉、玻璃粉、二氧化钛等)和有机粘合剂(如酚醛树脂等)等材料混合并热压成型后制成的,具有较强的抗负荷能力。

敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

  • 1 压敏电阻器

    压敏电阻器的非线性伏安特性是由压敏体(或称压敏结)电压降的变化而引起的,所以又称为非线性电阻器。在电力工业中,常使用压敏材料制成避雷器阀片。

  • 2 热敏电阻器

    热敏电阻器是电阻值对温度极为敏感的一种电阻器,也叫半导体热敏电阻器。它可由单晶、多晶以及玻璃、塑料等半导体材料制成。最基本的特性是其阻值随温度的变化有极为显著的变化。

  • 3 光敏电阻器

    光敏电阻器又称光导管,特性是在特定光的照射下,其阻值迅速减小,可用于检测可见光。 光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器。

  • 4 力敏电阻器

    力敏电阻是一种能将机械力转换为电信号的特殊元件,它是利用半导体材料的压力电阻效应制成的,即电阻值随外加力大小而改变。主要用于各种张力计、转矩计、加速度计、半导体传声器及各种压力传感器中。

  • 5
    气敏电阻器

    气敏电阻是一种将检测到的气体的成分和浓度转换为电信号的传感器,它是利用某些半导体吸收某种气体后发生氧化还原反应制成的,主要成分是金属氧化物。

  • 6
    湿敏电阻器

    湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的。工业上流行的湿敏电阻主要有氯化锂湿敏电阻,有机高分子膜湿敏电阻。

电阻器在电路中的表示符号作用

电阻器在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻;在半导体管电路中用偏置电阻确定工作点;用电阻进行电路的阻抗匹配;用电阻进行降压或限流;在电源电路中作为去耦电阻使用,等等。总之,电阻器在电路中的作用很多,电路无处不用电阻。

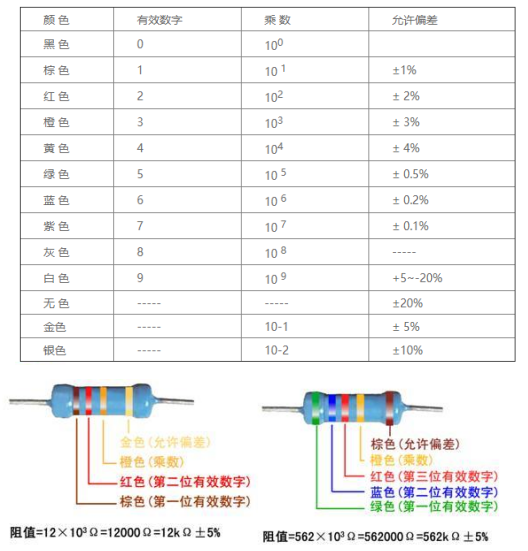

电阻器的阻值识别

电容器是什么?

电容器,通常简称其容纳电荷的本领为电容,用字母C表示。电容器,顾名思义,是‘装电的容器’,是一种容纳电荷的器件。英文名称:capacitor。电容器是由两块金属电极之间夹一层绝缘电介质构成。当在两金属电极间加上电压时,电极上就会存储电荷,所以电容器是储能元件。任何两个彼此绝缘又相距很近的导体,组成一个电容器。电容器是电子设备中大量使用的电子元件之一,广泛应用于电路中的隔直通交,耦合,旁路,滤波,调谐回路,?能量转换,控制等方面。定义2:电容器,任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。

电容器的特点

它具有充放电特性和阻止直流电流通过,允许交流电流通过的能力。
●在充电和放电过程中,两极板上的电荷有积累过程,也即电压有建立过程,因此,电容器上的电压不能突变。
●电容器的充电:两板分别带等量异种电荷,每个极板带电量的绝对值叫电容器的带电量。
●电容器的放电:电容器两极正负电荷通过导线中和。在放电过程中导线上有短暂的电流产生。
●电容器的容抗与频率、容量之间成反比。即分析容抗大小时就得联系信号的频率高低、容量大小

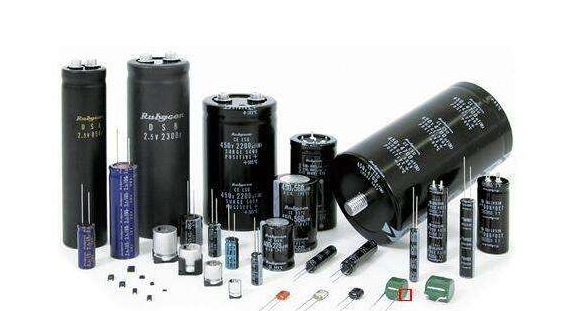

电容器的分类

按介质材料对电容器进行分类:有机介质电容器(包括漆膜电容器、有机薄膜介质电容器、纸介电容器、复合介质电容器等)

  • 1 漆膜电容器

    漆膜电容器最突出的特点就是体积小,容量大。温度特性和容量稳定性都优于涤纶电容器,它在线路中可取代部分电解电容器。其缺点是工作电压不容易做的太高,一般工作电压为直流40V。

  • 2 有机薄膜介质电容器

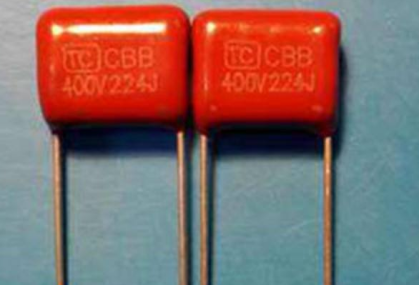

    薄膜电容器是以有机塑料薄膜做介质,以金属箔或金属化薄膜做电极,通过卷绕方式制成(叠片结构除外),其中以聚酯膜介质和聚丙烯膜介质应用最广。是性能优、品种多、应用面广的电子元件之一。

  • 3 纸介电容器

    纸介电容器是由介质厚度很薄的纸作为介质,铝箔作为电极,经掩绕成圆柱形,再经过浸渍用外壳封装或环氧树脂灌封组成的电容器。它有成本低等优点,但损耗较大。主要在频率较低的电路中作旁路、耦合、滤波等用。

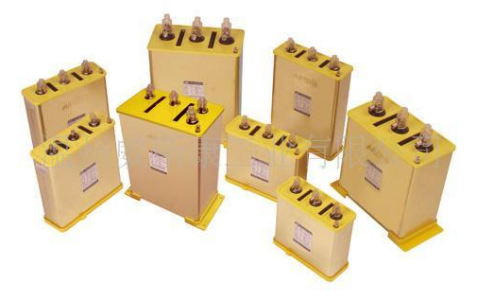

  • 4 复合介质电容器

    复合介质电容器的结构与特点复合介质电容器一般采用纸膜复合介质,以铝宿为电极卷绕而成,然后放入塑料、监管或金属外壳内封装,而小型复合介质电容器多采用树脂浸涂包封。

无机介质电容器(包括陶瓷电容器、云母电容器、玻璃釉电容器等)

  • 1 陶瓷电容器

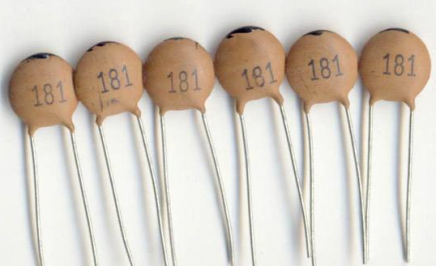

    陶瓷电容器是以陶瓷材料为介质的电容器的总称。其品种繁多,外形尺寸相差甚大。按。使用电压可分为高压,中压和低压陶瓷电容器。按温度系数,介电常数不同可分为负温度系数、正温度系数、零温度系数、高介电常数、低介电常数等。

  • 2 云母电容器

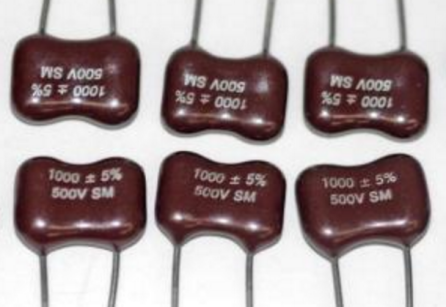

    云母电容器是电容器的一种,其形状多为方块状,云母电容器采用天然云母作为电容极间的介质,因此它的耐压高性能相当好。但云母电容由于受介质材料的影响容量不能做的太大,一般容量在10000PF-10PF之间,而且造价相对其它电容要高

  • 3 玻璃釉电容器

    玻璃釉电容器,是一种常用电容器件。介质是玻璃釉粉加压制成的薄片。 具有介质介电系数大、体积小等特点。因釉粉有不同的配制工艺方法,因而可获得不同性能的介质,也就可以制成不同性能的玻璃釉电容器。玻璃釉电容器具有介质介电系数大、体积小、损耗较小等特点,耐温性和抗湿性也较好。

电解电容器(包括铝电解电容器、钽电解电容器、铌电解电容器等)

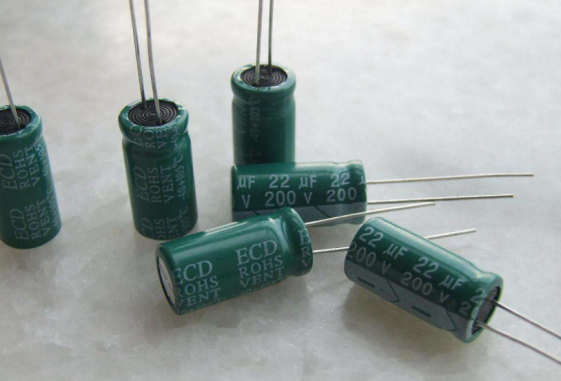

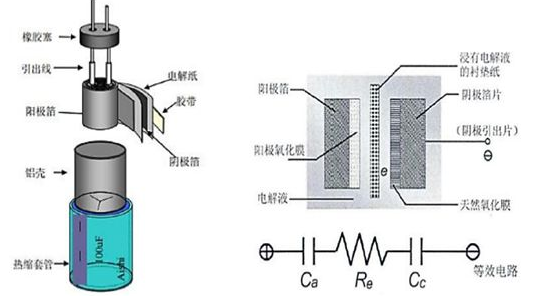

  • 1 铝电解电容

    铝电解电容是由铝圆筒做负极,里面装有液体电解质,插入一片弯曲的铝带做正极制成。还需要经过直流电压处理,使正极片上形成一层氧化膜做介质。它的特点是容量大,但是漏电大,稳定性差,有正负极性,适宜用于电源滤波或者低频电路中。

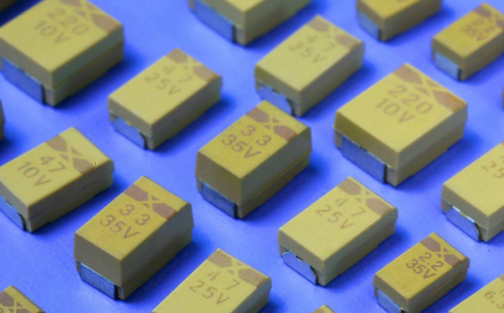

  • 2 钽电解电容器

    钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质完全与组成电容器的一端极结合成一个整体,不能单独存在。因此单位体积内所具有的电容量特别大。即比容量非常高,因此特别适宜于小型化。

  • 3 铌电解电容器

    铌和钽铝一样其表面可以形成介电氧化膜铌电容器的最大问题是热和电应力对介电氧化膜的破坏造成漏电流增大电容器失效。铌电容器的恶化机理与钽电容器类似是由无定形介电氧化膜的晶化作用和阳极介电质的表面脱氧反应造成而膜向金属铌扩散氧的速率远高于膜试验表明在℃退火膜溶解近但膜几乎没有任何影响。另外在铌电容器阳极氧化膜中存在的氧相低价铌氧化物和是导体和半导体造成潜在的漏电流途径。

气体介质电容器(包括空气电容器、真空电容器等).

  • 1
    空气电容器

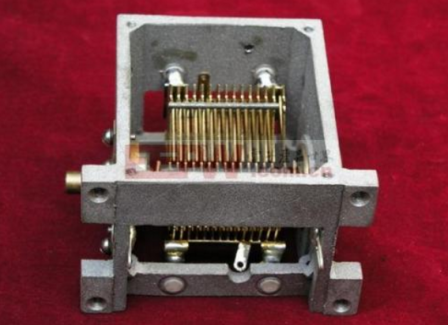

    空气介质可变电容器就是以空气为介质的电容器,由多片可180°转动的动片与多片固定的定片组成,它的电容量在一定范围内连续可调。空气介质可变电容器就是以空气为介质的电容器,由多片可180°转动的动片与多片固定的定片组成,当将动片全部旋进定片间时,其电容量为最大;反之,将动片全部全部旋出定片间时,电容量最小。

  • 2

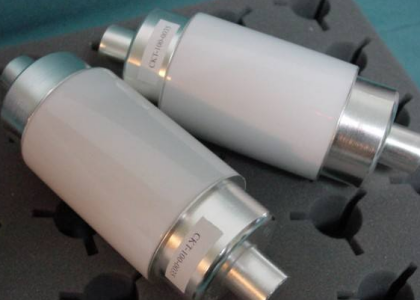

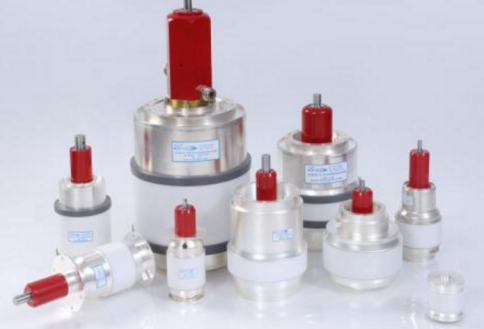

    真空电容器

    真空电容器就是以真空作为介质的电容器。这种电容器的电极组是采用高导无氧铜带通过一整套高精度模具一道道引伸而形成的一组同心圆柱形电极被密封在一个真空容器中。因此其性能稳定可靠,不容易产生飞弧、电晕等现象。

电容器的充放电原理

电容器充放电的原理简单地说就是使电容的两极带电或放电,即电荷扩散。充放电电容应串联、并联接地均可;它是电容其它性质的基础。隔直通交的现象即是充放电的体现,如果是直流电,充完了就停止了,电容带电;如果是交流电,就是不断地充电放电。完成交流电的传递。隔直通交在电路上需要传递交流信号,电源滤波,隔断直流等地方用到。电容的充放电是其它性质的基础。滤波有两种,一种是电源滤波,这是比较明显的充放电,可以将其看成是一个容器。另一种是信号滤波,就是交流电的情况,也是在交流电极性改变过程中不断线充放电,才能通过交流电,如果不是电容两棚的电荷量随其改变,再怎么交流电也不能通过的。总之,充放电是电容的基本的、基础的性质电容的作用。
