做 AI 硬件样机，开发板、PCB/PCBA、BOM、SMT 应该怎么衔接？

先说结论：AI 硬件产品开发不是“模型跑通了就完成”，也不是“开发板能跑就可以直接量产”。更稳妥的路径，是先验证需求，再做原型开发，随后进入工程优化、PCB/PCBA 打样、小批量验证，最后再考虑量产爬坡。

很多团队一开始会把注意力放在算法、模型、开发板和 Demo 上，这确实很重要。但 AI 硬件最终要落到真实设备里，还要同时处理传感器、算力、接口、结构、供电、散热、BOM、SMT、测试和供应链。只要其中一个环节没有提前考虑，样机回来后就可能反复返工。

所以，真正要回答的不是“先写代码还是先画板”，而是这几个问题：需求是否成立？开发板验证是否足够？什么时候转自研 PCB/PCBA？BOM 是否完整？元器件能不能稳定采购？SMT 贴片资料是否齐全？小批量验证能不能暴露并修正问题？

一、AI硬件开发不是一步到位，而是分阶段验证

AI 硬件从想法到样机，通常可以按五个阶段推进：需求验证、原型开发、工程优化、小批量验证、量产爬坡。这里说的小批量验证，也可以理解为量产前的小规模制造验证。

第一步是需求验证。这个阶段先判断问题是否真实存在，目标用户和场景是否清楚，AI 能力是否真的能解决现场问题。比如做 AI 视觉检测，早期要先看检测对象、光照条件、响应速度、识别准确性和部署空间，而不是一上来就追求完整外壳和量产形态。

第二步是原型开发。很多团队会用开发板、现成模组、传感器套件和软件 Demo 先跑通关键功能。开发板的价值在于降低早期试错成本，让团队先确认算法、摄像头、通信、边缘部署、功耗和接口方案是否可行。

第三步是工程优化。开发板验证通过，只能说明方向大致可行。进入工程样机阶段后，团队要面对板子尺寸、接口布局、供电稳定性、散热、结构装配、可维护性、物料可得性和制造可行性。这个阶段会逐步进入自研 PCB、PCBA 打样、结构配合和测试方案准备。

第四步是小批量验证。样机能跑，不代表多做几台也稳定。小批量验证更像一次制造验证，用来检查设计、BOM、元器件采购、SMT、焊接、装配、测试和质量反馈能不能连起来。

第五步是量产爬坡。对早期团队来说，这一步不一定马上展开，但前面的验证过程，都是为了降低后续量产导入的不确定性。

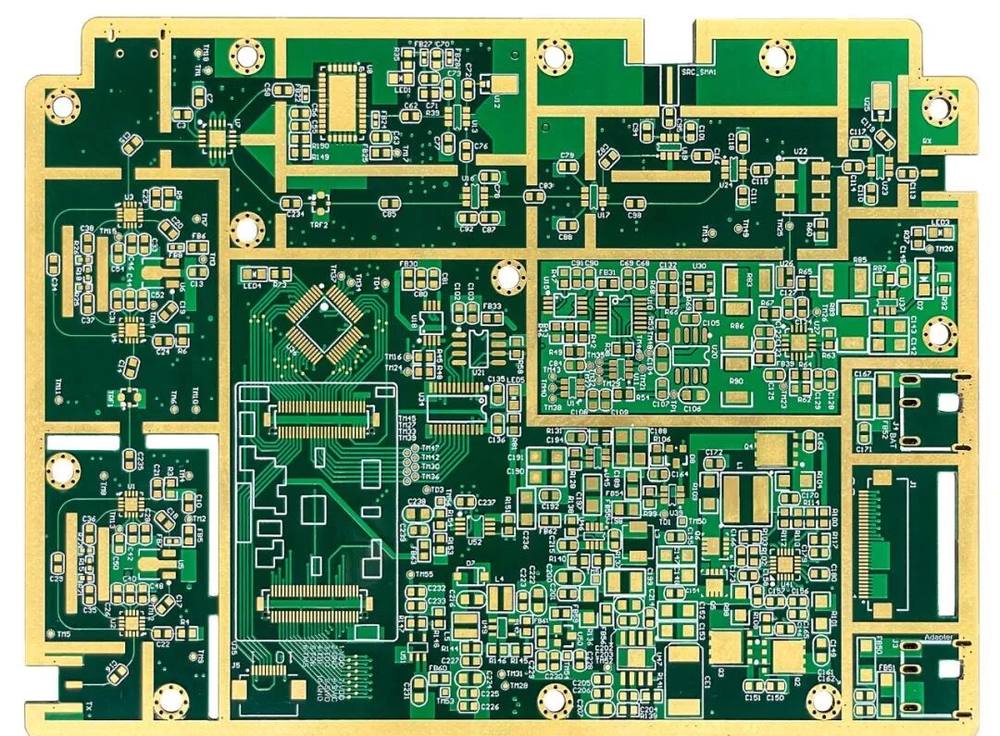

二、从开发板到 PCB/PCBA，哪些资料必须准备好

常见误区是：开发板能跑，就以为离产品化只差“画一块板”。实际上，开发板验证和 PCB/PCBA 打样验证的是两件事。

开发板阶段主要看功能是否可行：算法能不能跑，传感器数据是否稳定，接口是否够用，算力和功耗是否大致匹配，软件部署是否顺畅。它适合快速探索方案，但通常不是最终产品形态。

进入自研 PCB/PCBA 阶段后，团队要验证的是工程样机能否成立：功能能不能被整合进真实尺寸，供电和散热是否稳定，接口布局是否合理，结构装配是否可行，制造资料是否足够让供应链顺利执行。

样机打样前，常见资料包括：

●原理图：说明电路连接、关键芯片、接口和电源设计。

●PCB 文件：表达板层、走线、封装、布局等设计信息。

●Gerber或生产文件：用于 PCB 制造环节识别生产所需信息。

●BOM：列出元器件型号、规格、封装、数量和可替代关系。

●坐标文件：用于说明器件贴装位置、方向和层面。

●工艺要求：例如板厚、表面处理、焊接要求、装配注意事项。

●测试要求：包括上电检查、烧录方式、功能测试、接口测试和必要检测项目。

这些资料不是简单的“下单附件”。PCB 文件解决板子怎么做，BOM 解决料是什么，坐标文件解决器件贴在哪里，工艺要求解决制造边界，测试要求解决样机回来后怎么判断是否合格。

对早期 AI 硬件团队来说，这些资料准备得越清楚，后续对接 PCB 打样、SMT 贴片、PCBA 打样和 BOM 备料/配单时，沟通成本越低。像嘉立创这类覆盖 PCB/PCBA 制造链路的平台，能发挥作用的前提，也是团队先把原理图、PCB 文件、BOM、坐标文件和测试要求整理清楚。

三、为什么很多团队会卡在 BOM、SMT 和小批量验证

AI 硬件项目卡住，很多时候不是板子画不出来，而是制造链路没有同步考虑。

BOM 是第一道容易被低估的关。BOM 不只是物料清单，它还关系到元器件能不能采购、封装是否匹配、替代料是否可用、生命周期是否稳定。如果 BOM 不完整，或者关键器件临时不可采，PCBA 打样和 SMT 贴片就可能被拖慢。

SMT 资料是第二道关。SMT 贴片需要的不只是 PCB 文件，还需要 BOM、坐标文件、封装信息、贴片面、旋转角度和核对要求。资料不完整时，工程师、采购、贴片厂之间就会反复确认，原本用于测试验证的时间会被消耗在资料补齐上。

元器件采购是第三道关。AI 硬件往往涉及主控、存储、电源、通信、摄像头、传感器、接口器件等多类物料。早期只看功能能不能跑，后期才发现某些料采购困难、替代复杂或封装不适配，就可能影响 PCB 修改、PCBA 打样和小批量验证节奏。

PCBA 打样和测试衔接也很关键。PCBA 做出来以后，还需要上电、烧录、功能测试、接口测试和必要质量检查。如果测试要求没有提前定义，样机回来后才临时补测试方案，问题定位会变得很麻烦。

小批量验证的价值，是把开发板和单台样机阶段不容易暴露的问题提前暴露出来，包括稳定性、装配一致性、返工风险、测试覆盖不足和供应链响应节奏。它不是简单多做几块板，而是在验证设计、制造、测试和供应链能否稳定协同。

四、AI硬件打样阶段，PCB/PCBA、BOM、SMT 怎么组织？

建议优先看阶段。如果还在需求验证和原型探索阶段，方案变化很快，很多东西还没有定型，分开找开发板、传感器模组、结构手板、PCB 打样和测试资源，可能更灵活。这个阶段的重点是快速验证关键假设，不一定要追求完整制造链路。

如果已经进入工程样机阶段，尤其是要从开发板转向自研 PCB/PCBA，就需要更重视资料完整性和协同效率。团队至少要把原理图、PCB 文件、Gerber 或生产文件、BOM、坐标文件、工艺要求和测试要求放在一个清晰的交付体系里。否则，PCB 做完了，BOM 没配齐；料买到了，坐标文件不完整；PCBA 回来了，测试方案还没准备好，都会拖慢迭代。

如果项目准备进入小批量验证，制造链路就更不适合临时拼接。这个阶段要关注物料是否稳定，SMT 资料是否标准化，PCBA 打样和测试能否闭环，返工问题是否能追溯，下一轮设计修改能不能快速反馈到制造端。

在这种情况下，一站式制造或一站式 PCBA 服务平台可以作为一种制造协同选项。它不能替代团队做产品定义，也不能替工程师判断技术路线，但可以把 PCB 打样、BOM 备料/配单、元器件采购、SMT 贴片、PCBA 打样和测试衔接放在更连续的流程里，减少多方沟通和资料反复确认。

具体到 AI 硬件打样场景，如果团队已经进入自研 PCB、PCBA 打样和小批量验证阶段，嘉立创这类平台可以作为制造协同选项之一。它的价值不是替团队定义产品，也不是替代工程判断，而是把 PCB 打样、BOM 备料/配单、元器件采购、SMT 贴片、PCBA 打样等环节放在更连续的流程里，减少多方沟通和资料反复确认。
